色温度変換フィルター｜色ガラスフィルター｜光学部品

色ガラスフィルター：商品一覧

光源の色が、ある温度に熱せられた黒体（完全放射体）放射の色と視覚的に“似ている”場合、黒体の温度をその光源の色温度と言います。単位はK（ケルビン）です。例えば太陽光の色温度は5500K～6500K、白熱球の色温度は約3000Kです。

色温度変換フィルターは光源の色温度を変更する色ガラスフィルターです。その色温度変換能力は「B-R変換能力」という数値で表され、単位はmired（ミレッド）です。たとえばオリジナル光源の色温度がK₁でフィルター透過後の光の色温度をK₂とすると、このフィルターのB-R変換能力Vは次式の通りとなります。

この値はアンバー系のフィルター（LAシリーズ）ではプラスとなり色温度を下降させ、ブルー系のフィルター（LBシリーズ）ではマイナスとなり色温度を上昇させます。

色温度変換フィルターは吸収タイプの色ガラスフィルターです。したがって厚さを変えると透過特性が変化します。あるフィルター（B-R変換能力：V₁、厚さt₁）を研磨して厚さをt₂に変更した時のB-R変換能力V₂は以下の通りとなります。

つまり研磨して厚さを変更することによって任意の色温度変換能力を持ったフィルターを作ることができます。
ご希望がありましたら当社までご連絡ください。

LA20-50加工イメージ

LA80-50加工イメージ

LA140-50加工イメージ

LB80-50加工イメージ

LB120-50加工イメージ

LB200-50加工イメージ

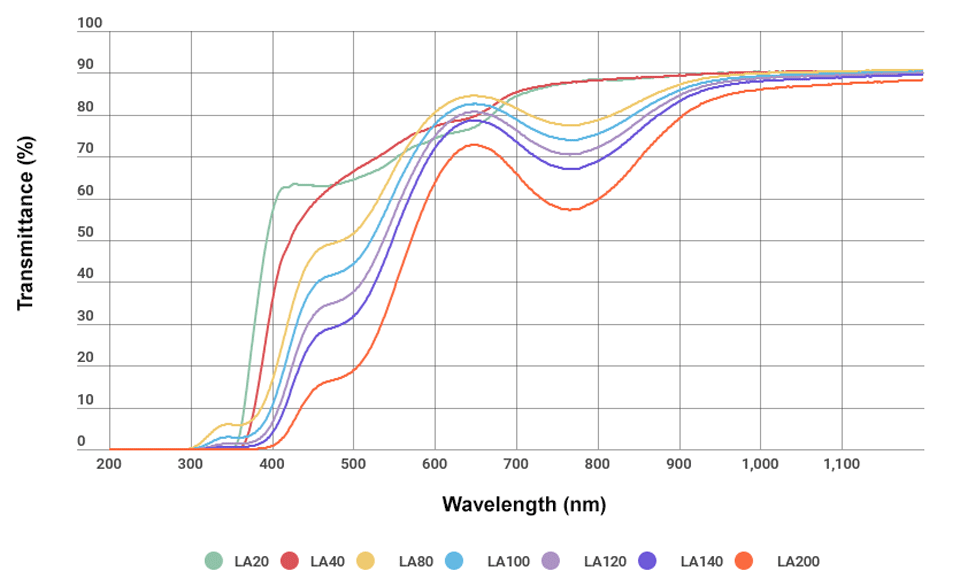

素材	規格値	色度 (標準光源A)		屈折率	化学的性質		熱的性質				機械的性質		比重
素材	V(mired)	x	y	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	s
LA20	+20±5	0.467	0.408	1.547	2	1	505	545	89	102	520	130	2.73
LA40	+40±5	0.469	0.413	1.554	2	1	505	550	88	102	520	130	2.76
LA80	+80±5	0.490	0.415	1.526	3	1	510	560	100	113	530	130	2.67
LA100	+100±5	0.500	0.415	1.525	3	1	510	560	100	113	530	130	2.67
LA120	+120±5	0.510	0.415	1.524	3	1	515	565	99	110	530	130	2.68
LA140	+140±5	0.519	0.415	1.524	3	1	515	565	99	110	530	130	2.68
LA200	+200±5	0.545	0.411	1.529	3	1	515	565	99	110	530	130	2.68

※記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知ください。

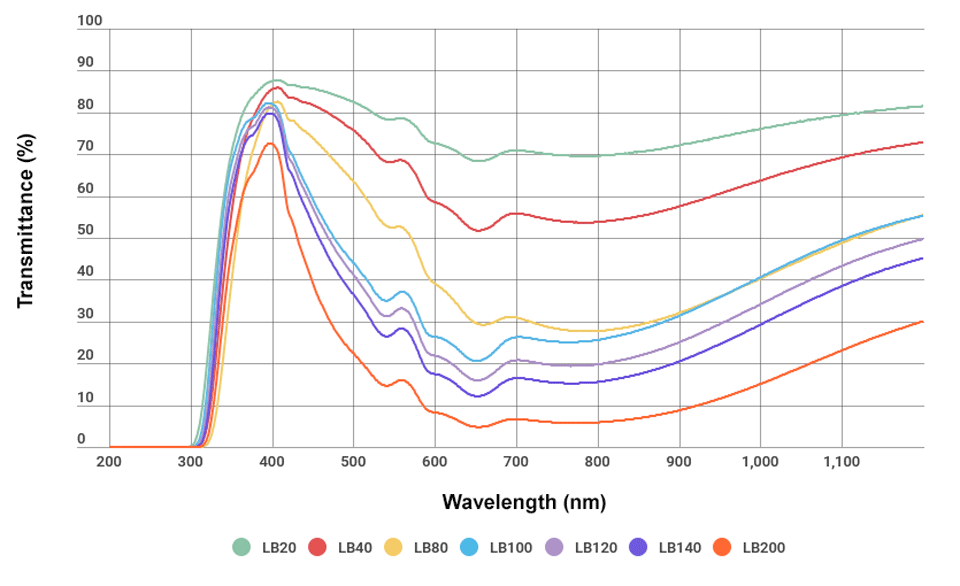

素材	規格値	色度 (標準光源A)		屈折率	化学的性質		熱的性質				機械的性質		比重
素材	V(mired)	x	y	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	S
LB20	-20±5	0.433	0.406	1.522	3	1	470	515	95	117	490	110	2.81
LB40	-40±5	0.417	0.404	1.509	2	1	460	515	92	115	490	110	2.81
LB80	-80±5	0.388	0.398	1.541	2	1	460	510	99	116	490	110	2.83
LB100	-100±5	0.380	0.384	1.534	2	1	460	505	97	114	490	110	2.81
LB120	-120±5	0.365	0.379	1.517	2	1	480	535	94	105	520	130	2.57
LB140	-140±5	0.353	0.371	1.513	1	1	480	535	95	107	520	130	2.57
LB200	-200±7	0.316	0.342	1.514	1	1	480	530	92	105	520	130	2.57

※記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知ください。

素材：LAシリーズ、LBシリーズ
ガラスの厚みによって分光特性を調整いたします。詳細はご相談ください。

寸法公差：±0.2mm。表面処理：光学研磨。
