高精度な位置決めを実現するガラスリニアスケールです。 青板ガラス基板に酸化クロム印刷を施し、耐久性と安定性を両立。ピッチ0.01mmの精密目盛により 工作機械の送り制御や切削加工で高い加工精度をサポートします。外寸法は110×10mmで、コンパクトな組み込みが可能です。 お客様の用途に合わせて透過型と反射型の2タイプをご用意しました。

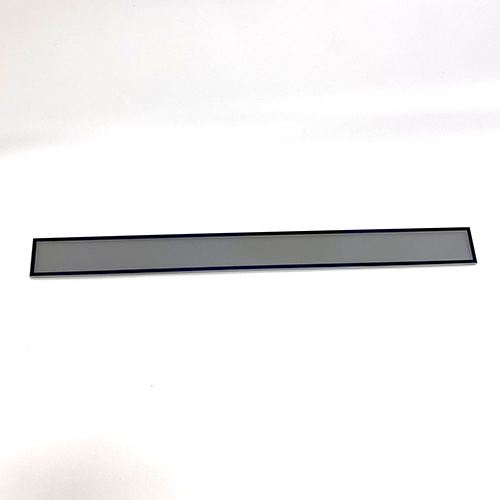

LS-P20Tの写真1

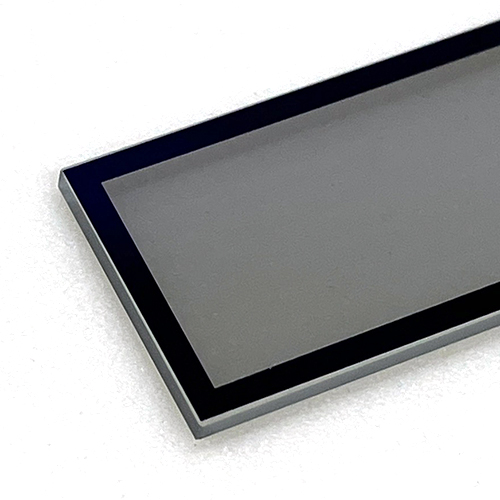

LS-P20Tの写真2

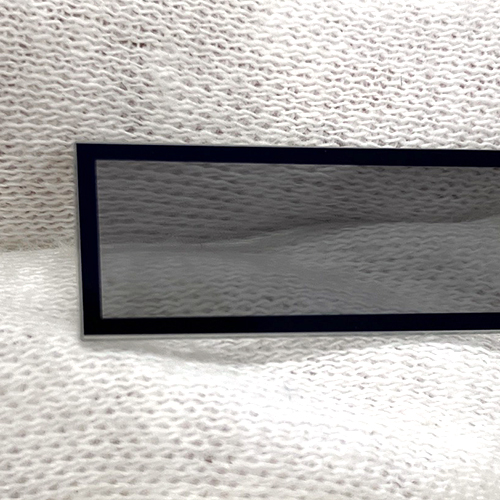

LS-P20Tの写真3

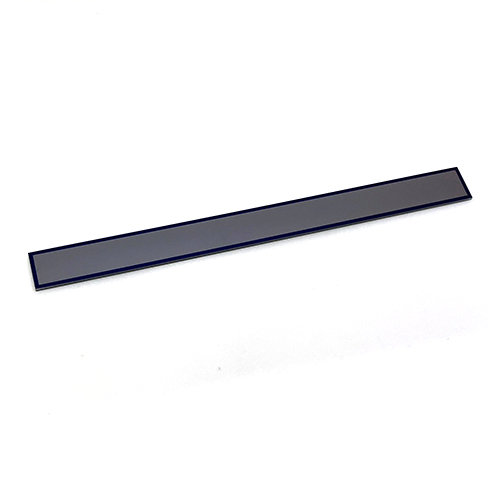

LS-P20Rの写真1

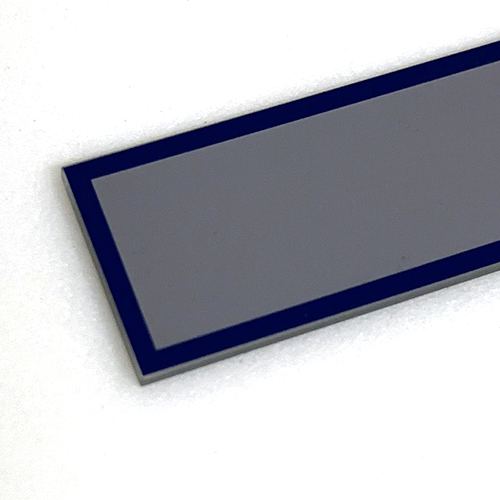

LS-P20Rの写真2

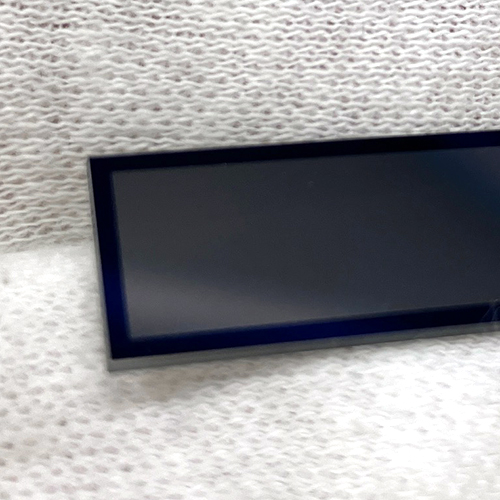

LS-P20Rの写真3| 型番 | LS-P20T | LS-P20R |
|---|---|---|
| 材質 | 青板ガラス | 青板ガラス |
| タイプ | 透過型 | 反射型 |
| 印刷精度 | ±0.002mm | ±0.002mm |
| 寸法 | 110×10mm (厚み1.0mm) | 110×10mm (厚み1.0mm) |
| 定価 | 30,000円(税込33,000円) | 30,000円(税込33,000円) |

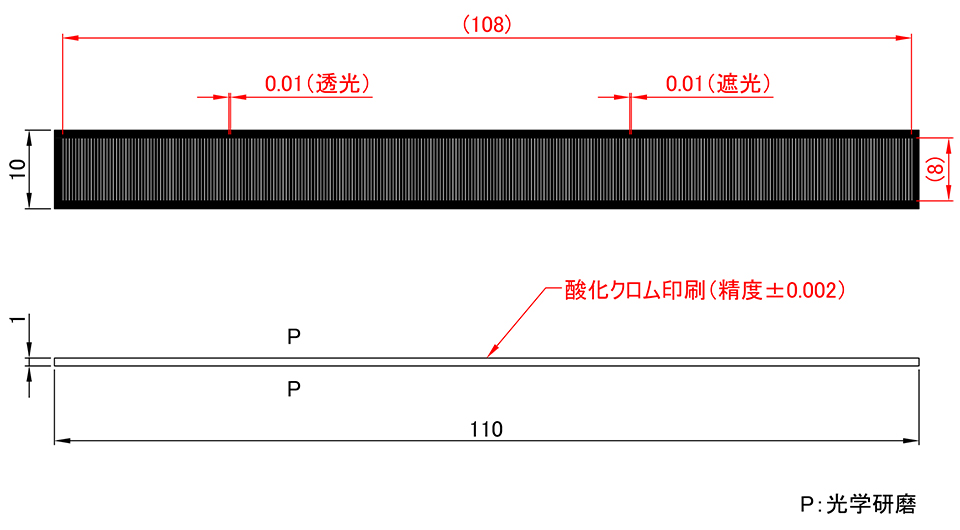

| 詳細図 | ||
| 参考特性 | - | 反射率データ（参考） |
株式会社渋谷光学
