NEW高安定・高輝度LEDファイバー光源装置

お問い合わせ

長寿命・低発熱・低消費電力が省エネを実現

長寿命(40,000h):ハロゲン光源比50倍以上
省エネ：消費電力ハロゲン光源比1/5以下
小型・軽量化
明るさ：150W ハロゲン光源装置相当以上(当社比)
セパレート(電源・光源部別置き)可能
外部リモートコントロール機能標準装備
用途：高倍率の顕微鏡用補助光源、実体顕微鏡用補助光源、画像処理用途光源

LED-BOX-6570：写真1

LED-BOX-6570

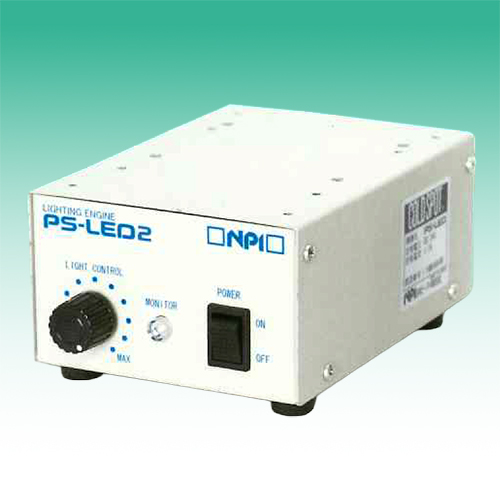

PS-LED2：写真1

PS-LED2

外観寸法図

PS-LED2＋LED-BOX-6570:外観寸法図

仕様

ファイバー用ユニット：LED-BOX-6570

LED定格入力電流	1260mA
FANモーター用電源	DC24V 1.2W
初期光束	φ6 約1,620,000 Lx 以上 (標準ライトガイドL=500mm先端出射部の平均初期値です)
LED発光色	白色(約6500K/Ra70)
LED寿命	約40,000時間 (初期値比30％低下時の目安です。保証値ではありません)
外形寸法	84(W)×83(H)×73(D)mm(突起部含まず)
重量	約0.65kg
使用環境温度範囲	0～40℃
使用環境湿度範囲	20～85％RH(但し結露なし)
冷却方式	ファンモーターによる強制冷却
過昇温保護	ヒートシンク温度監視(自動復帰)

電源・制御部：PS-LED2

定格入力電圧	DC24V(端子台またはACアダプター)
入力電圧許容範囲	DC21.6V～26.4V
定格入力電流	1.5A(ファンモーター含む)
消費電力 (typ.)	約32W
チャンネル数	1チャンネル
点灯方式	連続点灯(定電流駆動方式)
FAN出力	DC24V(入力ダイレクト)
調光方式	電流可変制御 (マニュアル：調光つまみによる連続調光)
調光範囲	0.01～100％
使用環境温度範囲	0～40℃
使用環境湿度範囲	20～85％RH(但し結露なし)
冷却方式	自然冷却
外形寸法	100(W)×60(H)×140(D)mm(突起部含まず)
重量	約0.6kg
デジタル調光	8bitパラレル(リニア調光)
アナログ調光	0～5V(リニア調光)
ON/OFF信号入力	接点またはトランジスターON信号(接点電流7mA) 応答性(90％)：約2mS遅延
LED出力オープン検出	NPNオープンコレクター出力(30V,30mA以下)

標準付属品：

ACアダプター(LED-AD)	入力	AC100～240V
ACアダプター(LED-AD)	出力	DC24V 2.05A
接続ケーブル		200mm オプションで長尺(1,3,5,7,10m)もございます。
